Hyper-V上にPNETLabで仮想ネットワーク環境を構築する

CCNPの学習環境を調べていたところ、PNETLabなるツールを発見しました。 なんとか環境構築できたので、忘れないように手順をメモしておきます。

参考リンク

learningccie.hatenablog.com takamaruo.hatenablog.com

実行環境

• Win10 pro 1909
• PNETLab 4.2.8

手順（概要）

1. PNETLabの入手
2. Hyper-V用に変換
3. Hyper-V上へのインストール
4. PNETLabの動作確認

PNETLabの入手

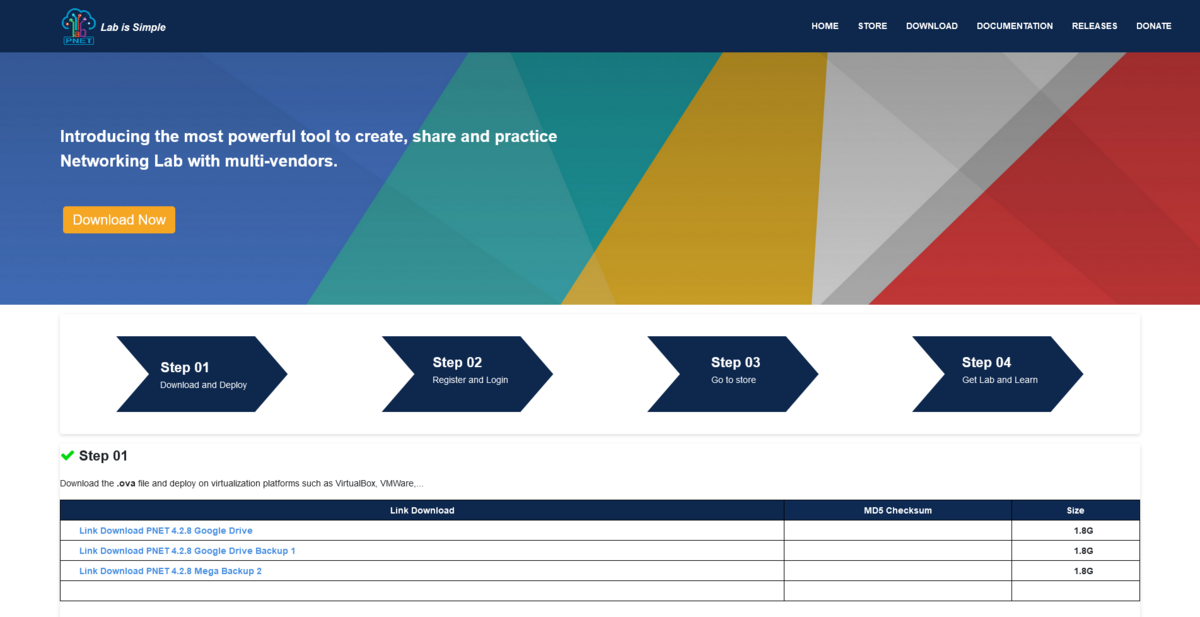

VirtualBoxやVMWareなどで利用できる.ovaファイルとして公開されています。
容量は1.8GBほどでした。
URL:https://pnetlab.com/pages/download

Hyper-V用に変換

以下はC:\filesに各種ファイルを保存した場合の操作方法です。環境に合わせて適宜読み替えてください。

vhdファイルへの変換

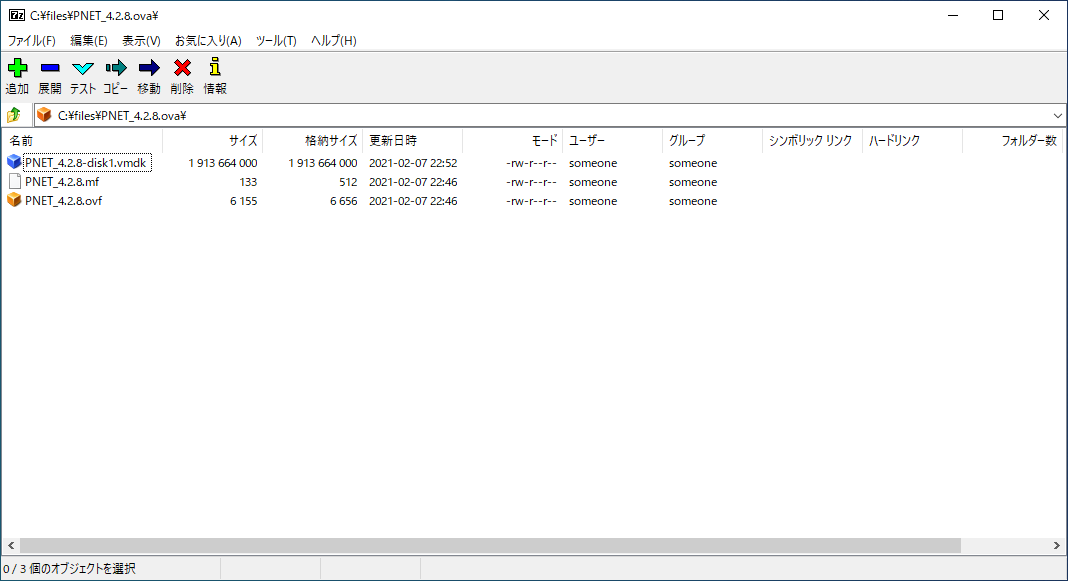

1. 7Zipなどで.ovaファイル内の.vmdkファイルを抽出する
2. VirtualBoxをインストールする https://www.virtualbox.org/wiki/Downloads
3. PowerShellで変換する

PS C:\Program Files\Oracle\VirtualBox> .\VBoxManage.exe clonehd "C:\files\PNET_4.2.8-disk1.vmdk" "C:\files\PNET_4.2.8.vhd" --format VHD

vhd→vhdxへの変換

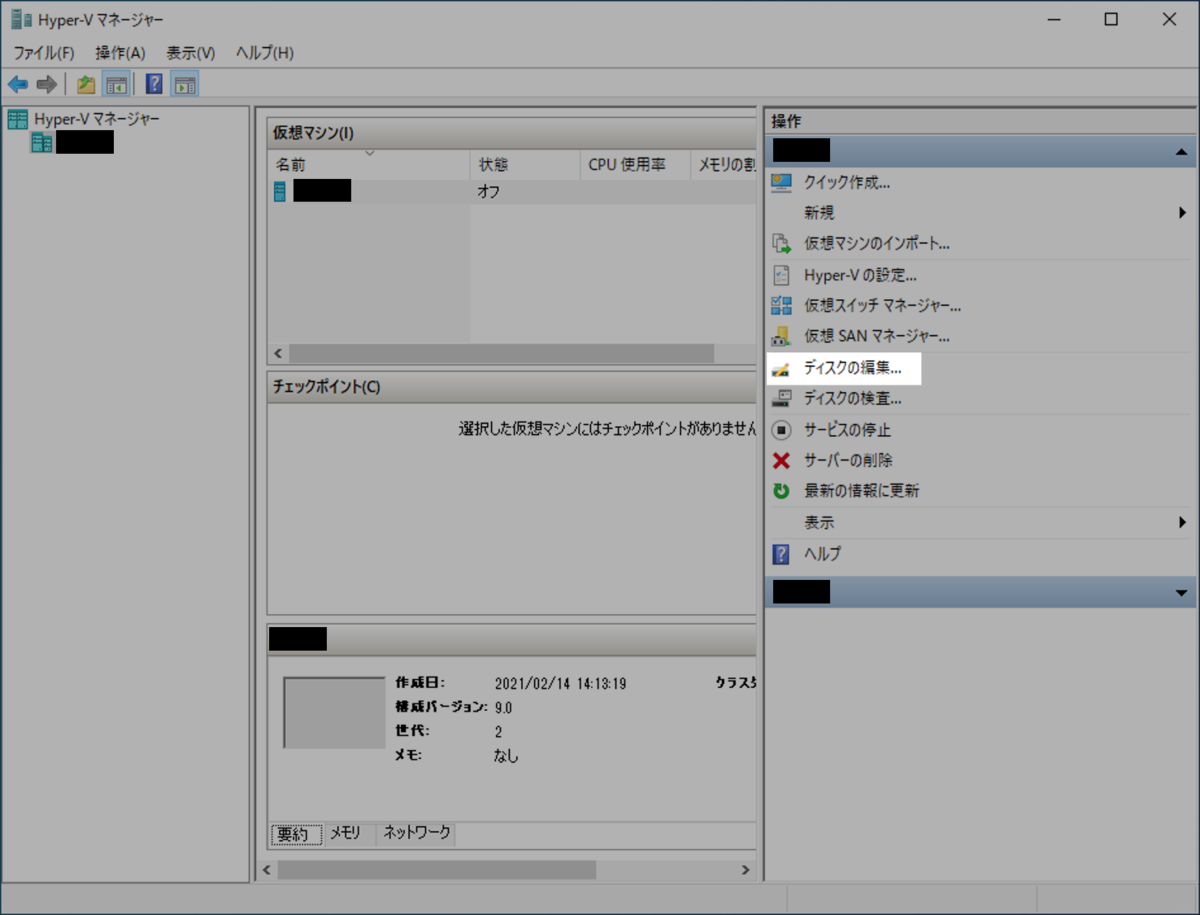

1. Hyper-Vマネージャーのディスクの編集を選択

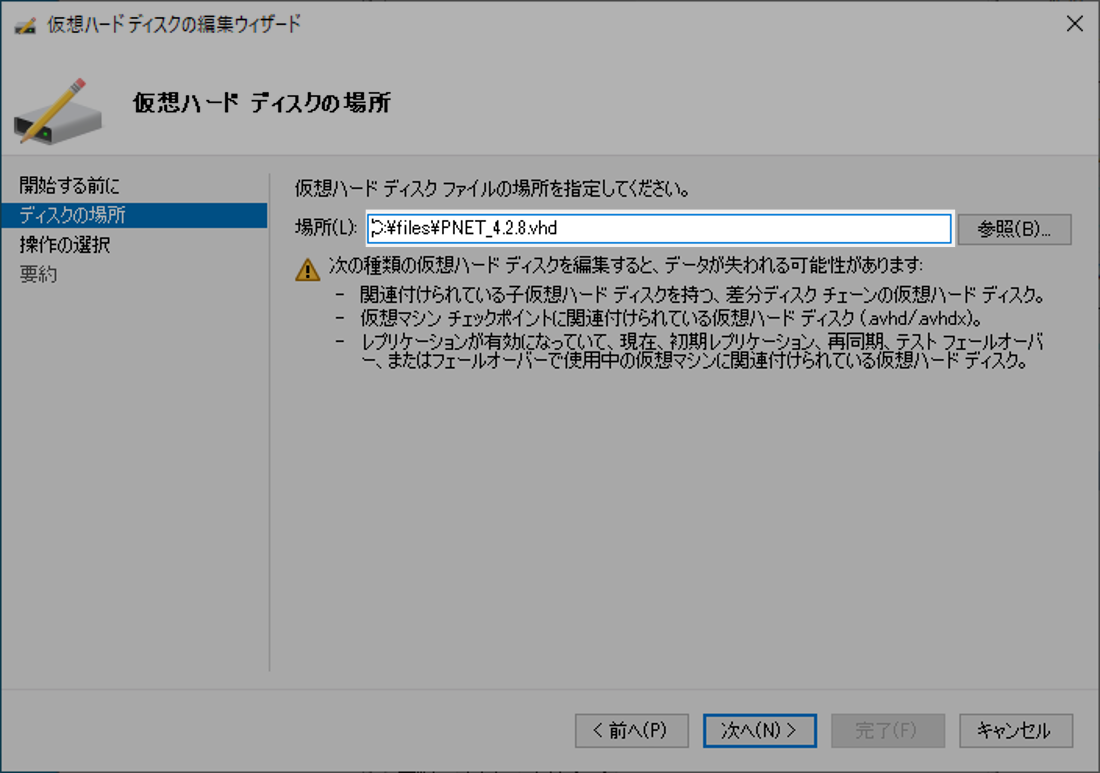

2. 仮想ハードディスクの場所では、【変換したvhdファイル】を指定

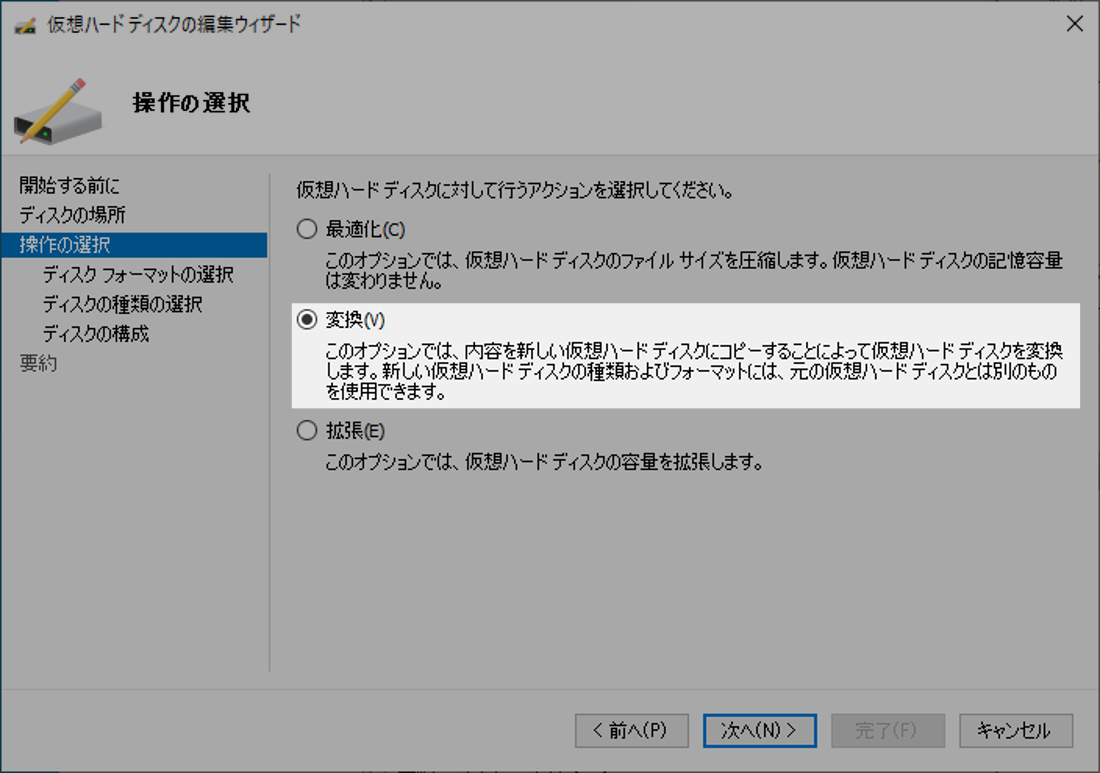

3. 操作の選択では【変換】を選択

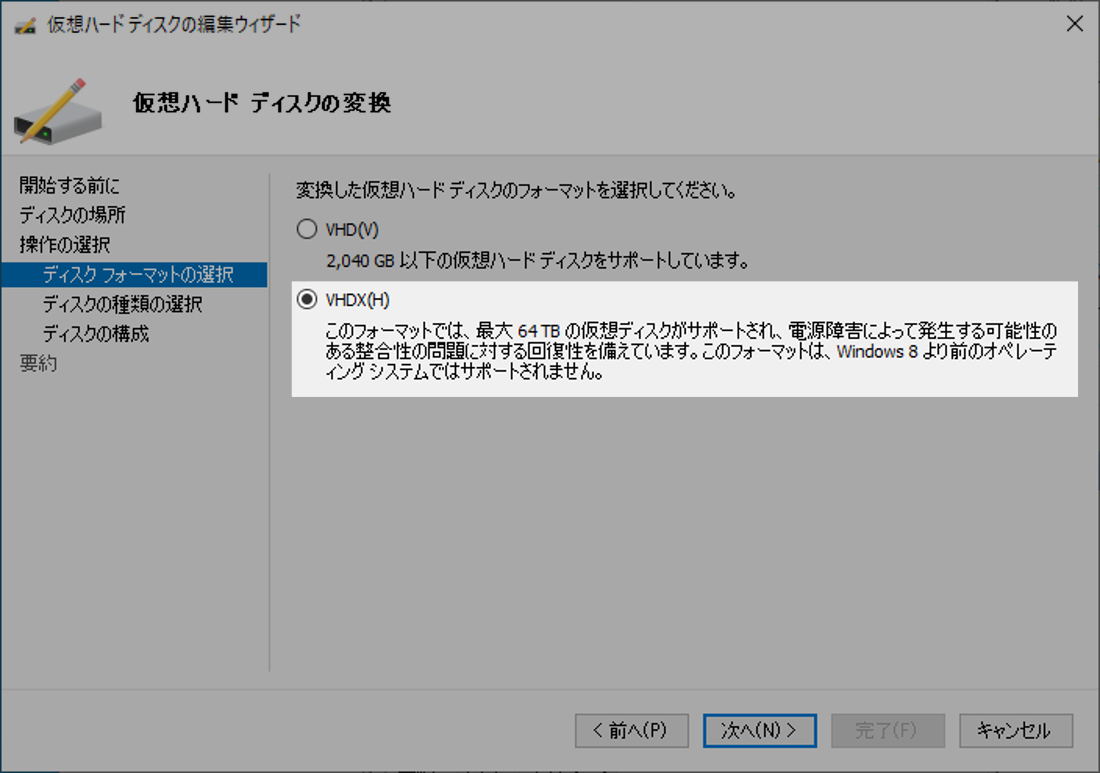

4. ディスクフォーマットの選択では【VHDX】を選択

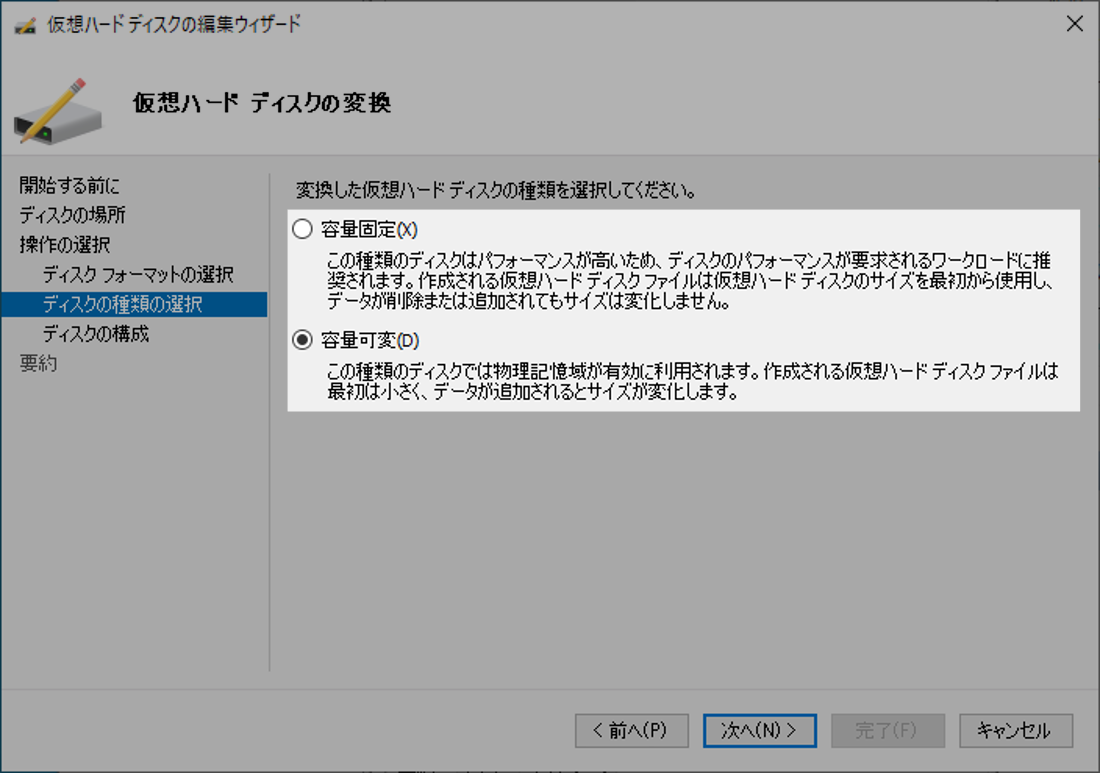

5. ディスク種類の選択はお好みで選択（今回は【可変容量】を選択）
6. ディスクの構成ではお好み保存先を指定（今回は【C:\files\PNETLab.vhdx】を指定）

Hyper-V上へのインストール

以下はC:\Hyper-Vにインストールする場合の操作方法です。環境に合わせて適宜読み替えてください。

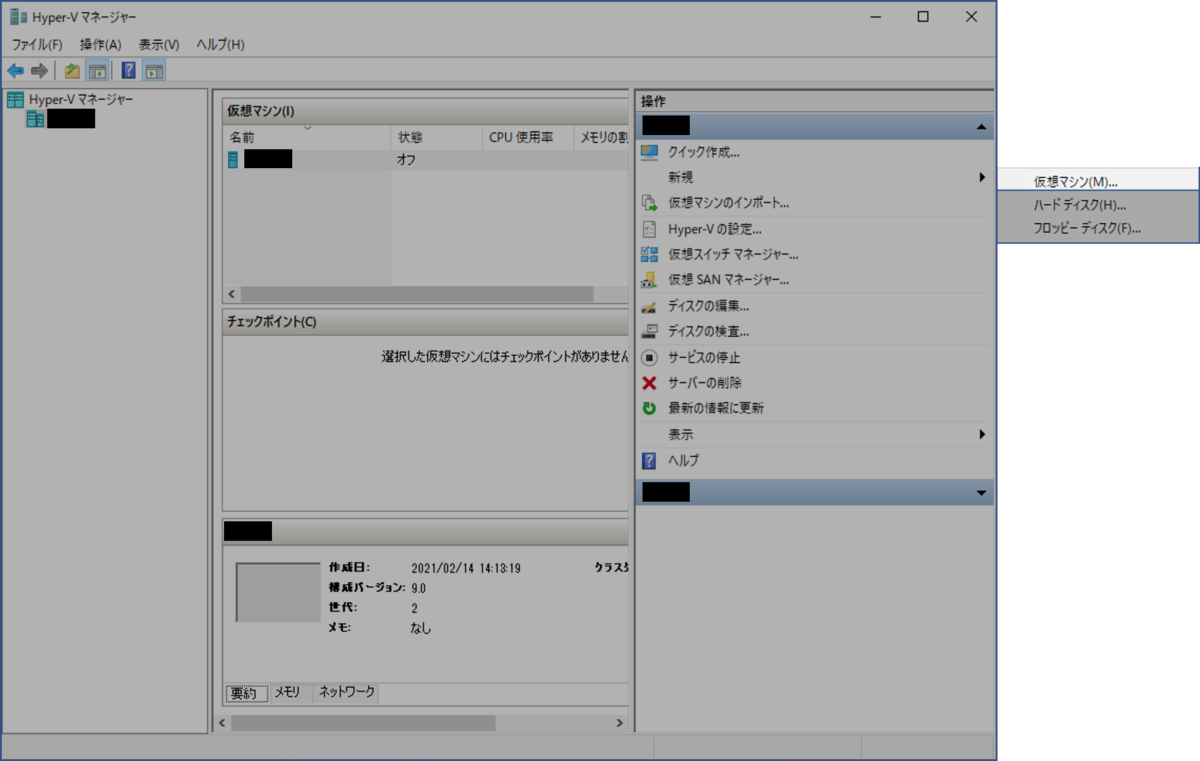

1. Hyper-Vマネージャーの新規→仮想マシンを選択

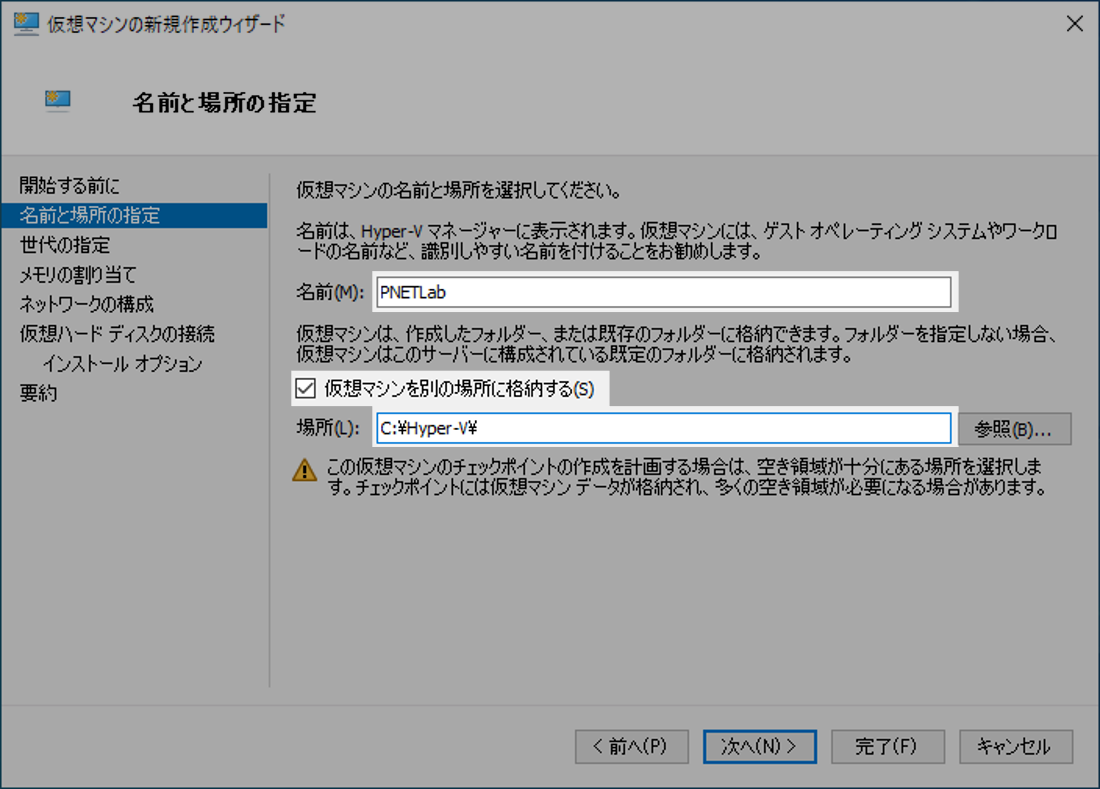

2. 名前と場所の設定はお好みで指定（今回は名前：【PNETLab】、場所：【C:\Hyper-V\】を指定 ）

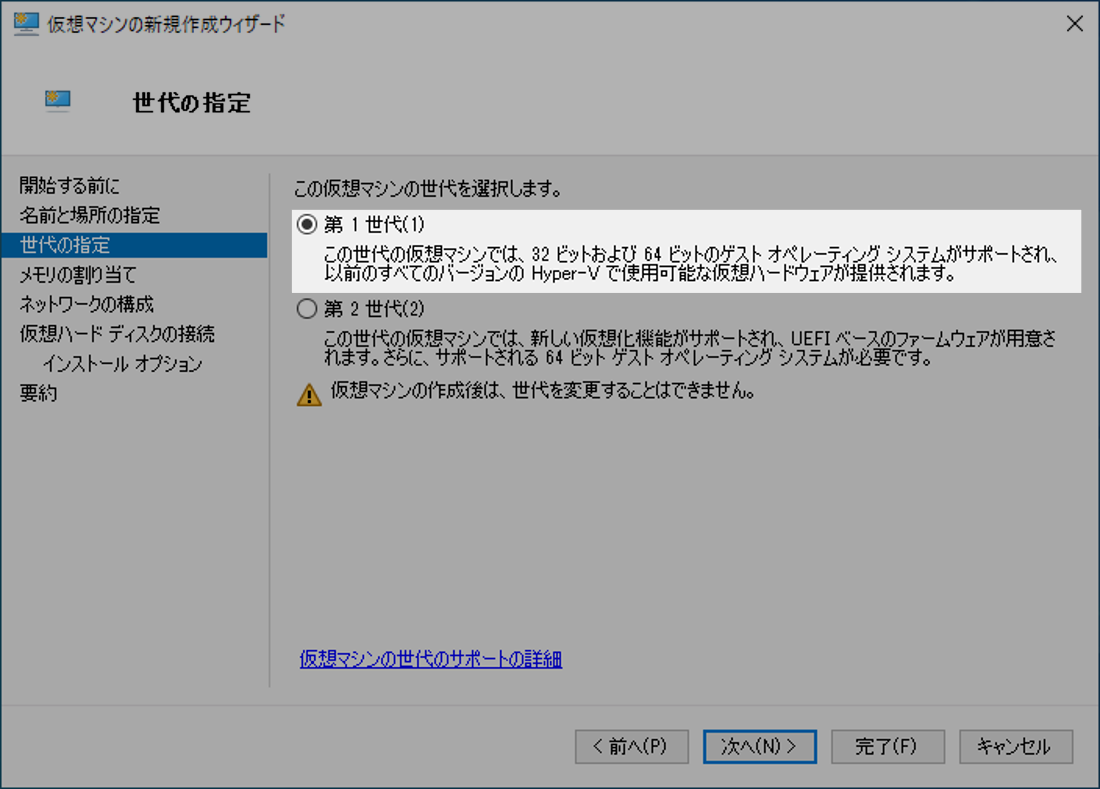

3. 世代の指定は【第1世代】を選択

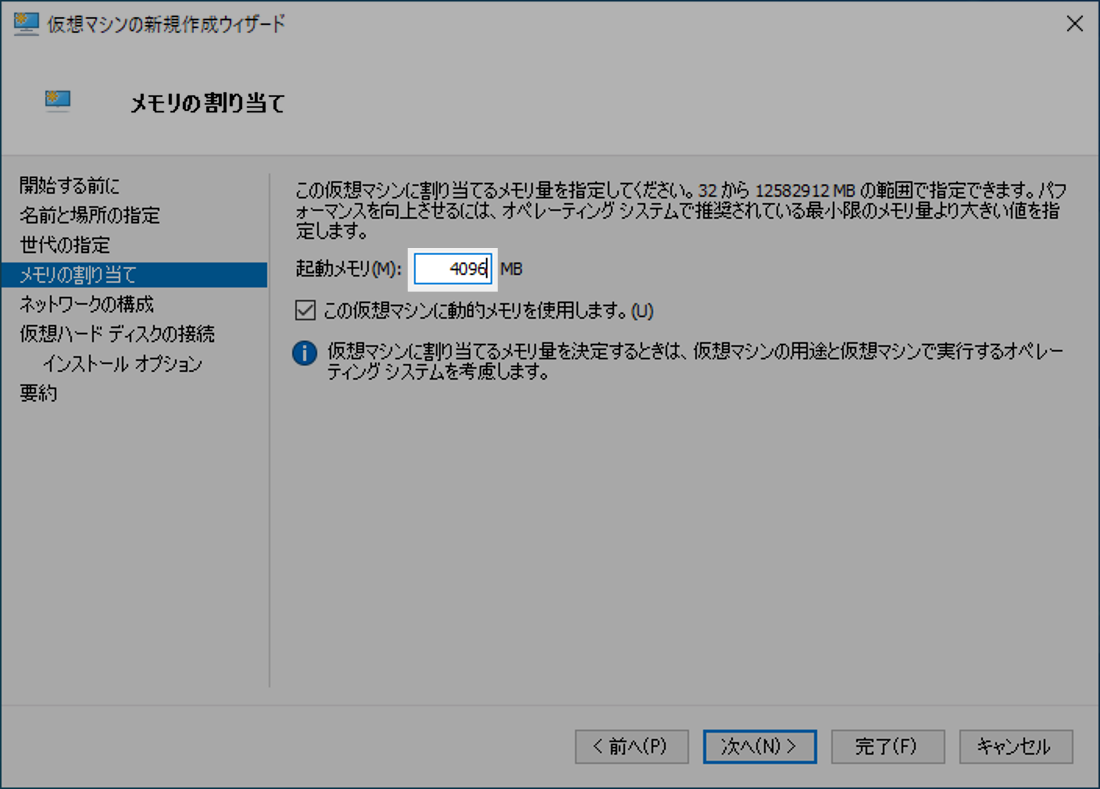

4. メモリの割り当てはお好みで指定（今回は【4096】MBを指定）

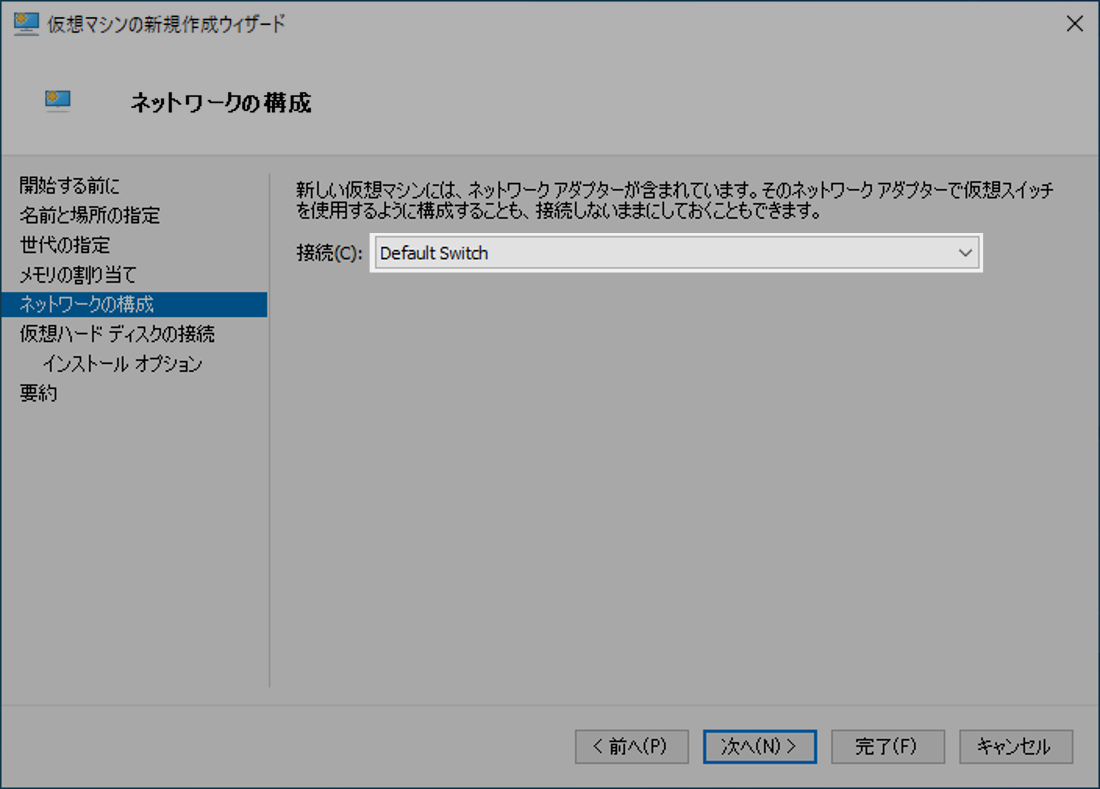

5. ネットワークの構成では【Default Switch】を選択

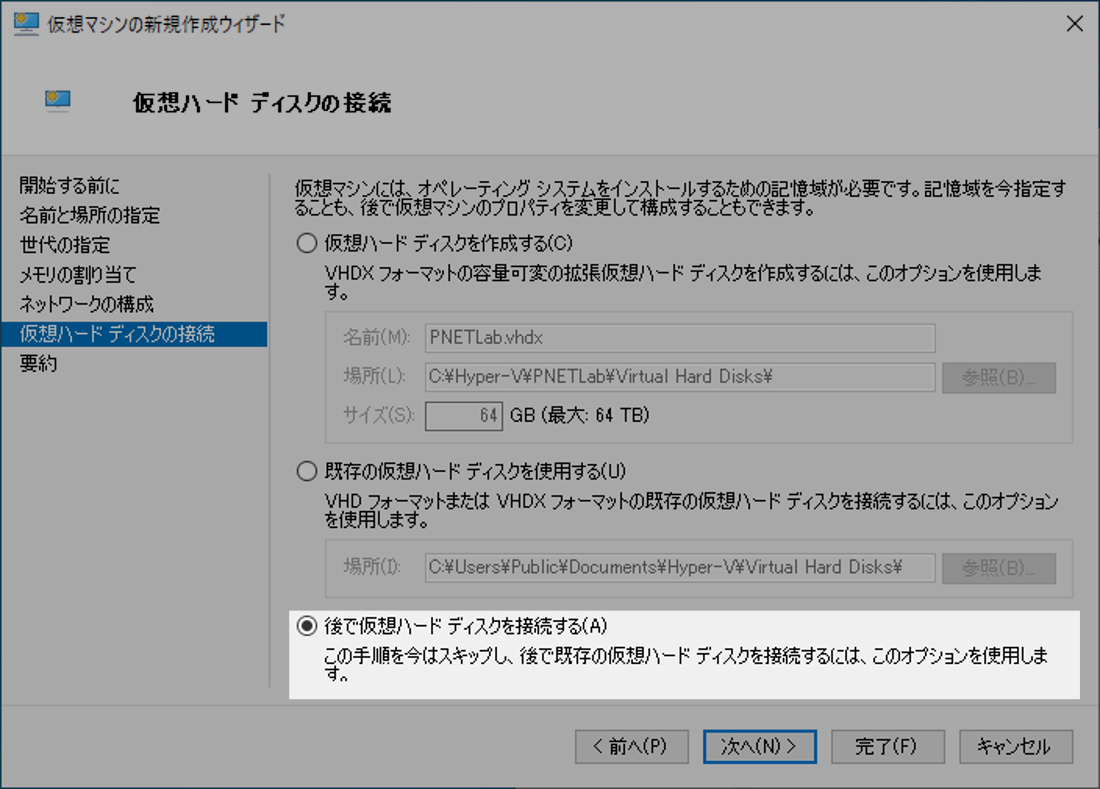

6. 仮想ハードディスクの接続では【後で仮想ハードディスクを接続する】を選択
7. 変換したvhdxファイルを【C:\Hyper-V\PNETLab\Virtual Hard Disks】に移動

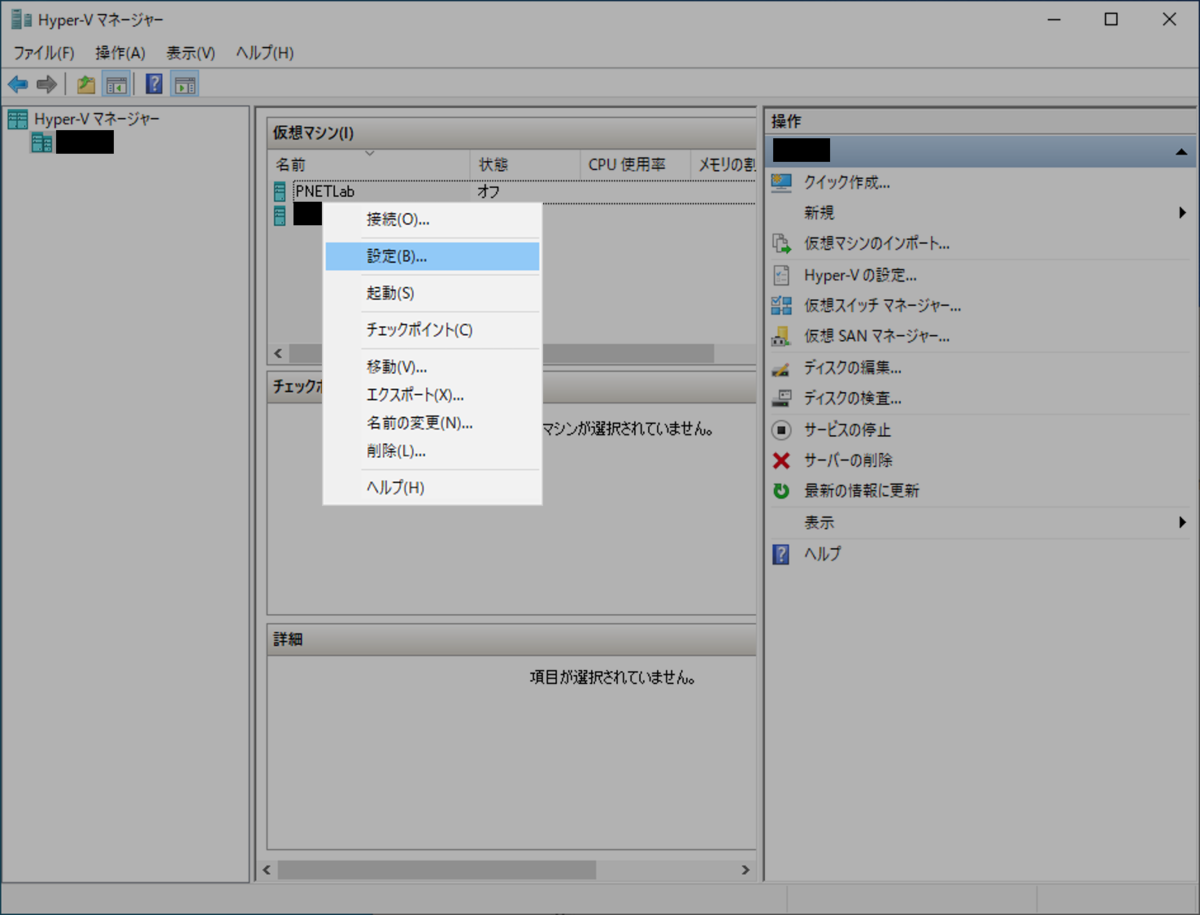

8. Hyper-VマネージャーのPNETLab右クリック→設定を選択

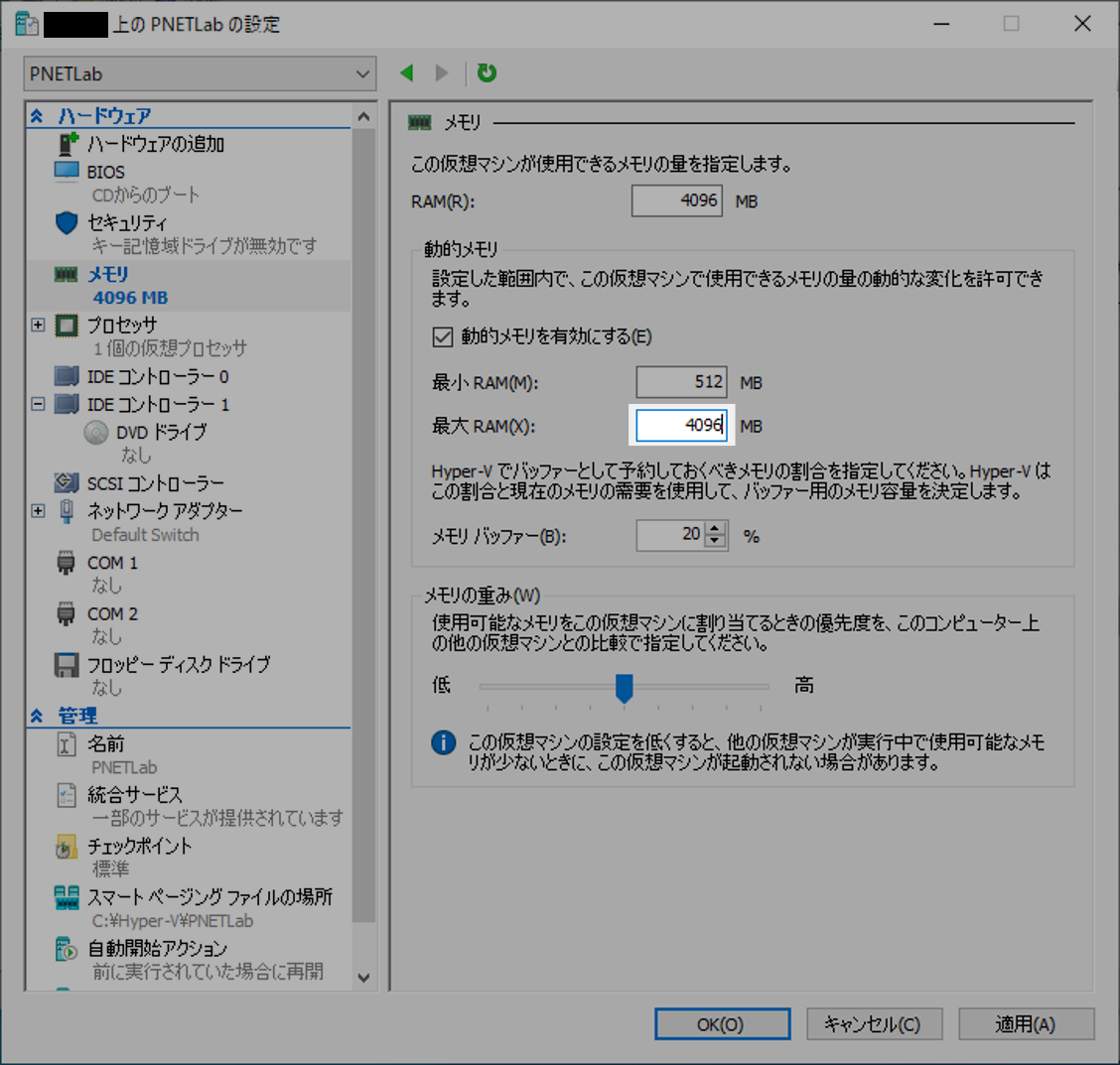

9. メモリ→動的メモリの最大RAMを割り当てたメモリに合わせて調整（今回は【4096】MBに指定）

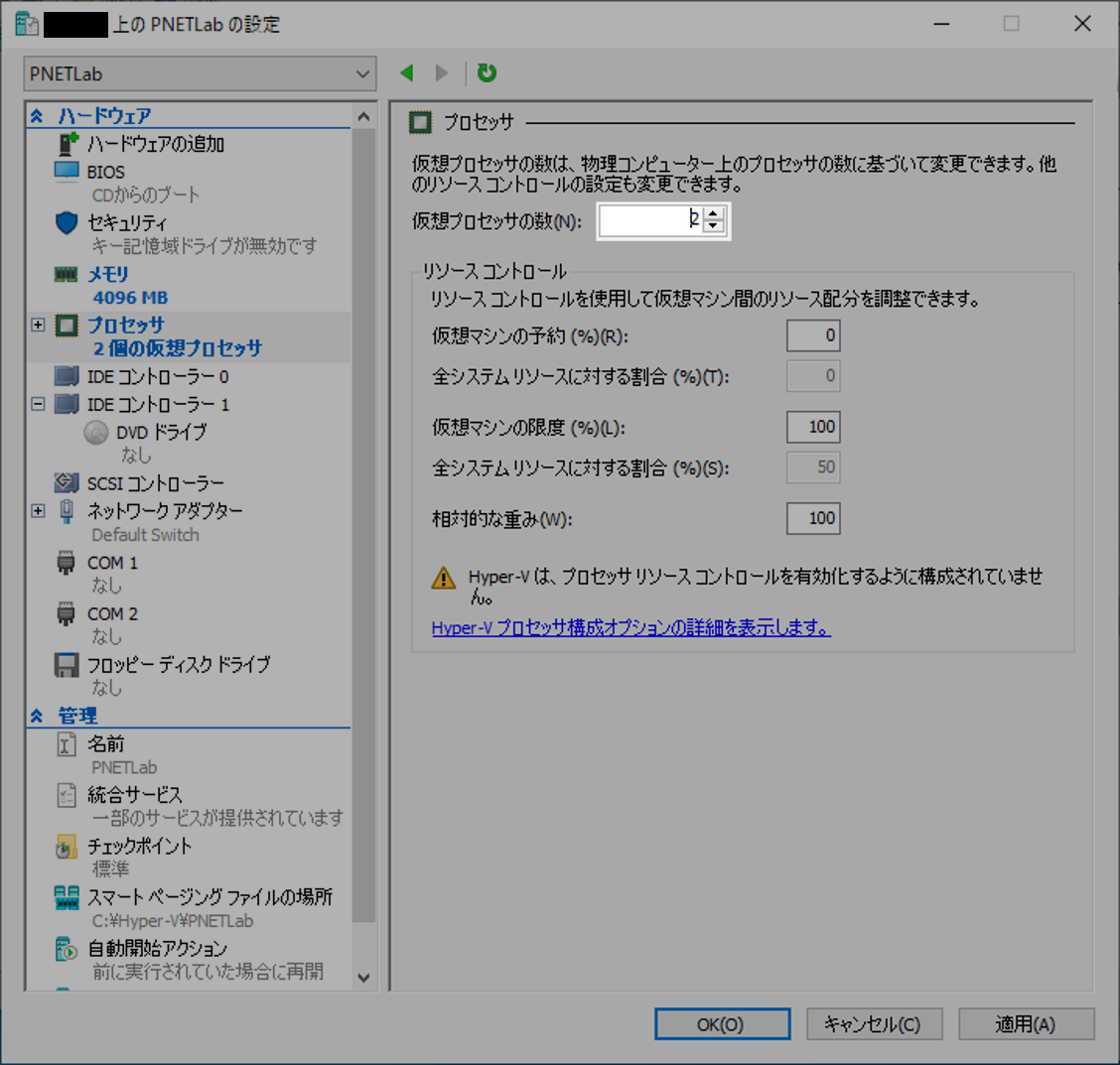

10. プロセッサ→仮想プロセッサの数をCPUに合わせて調整（今回は【2】に指定）

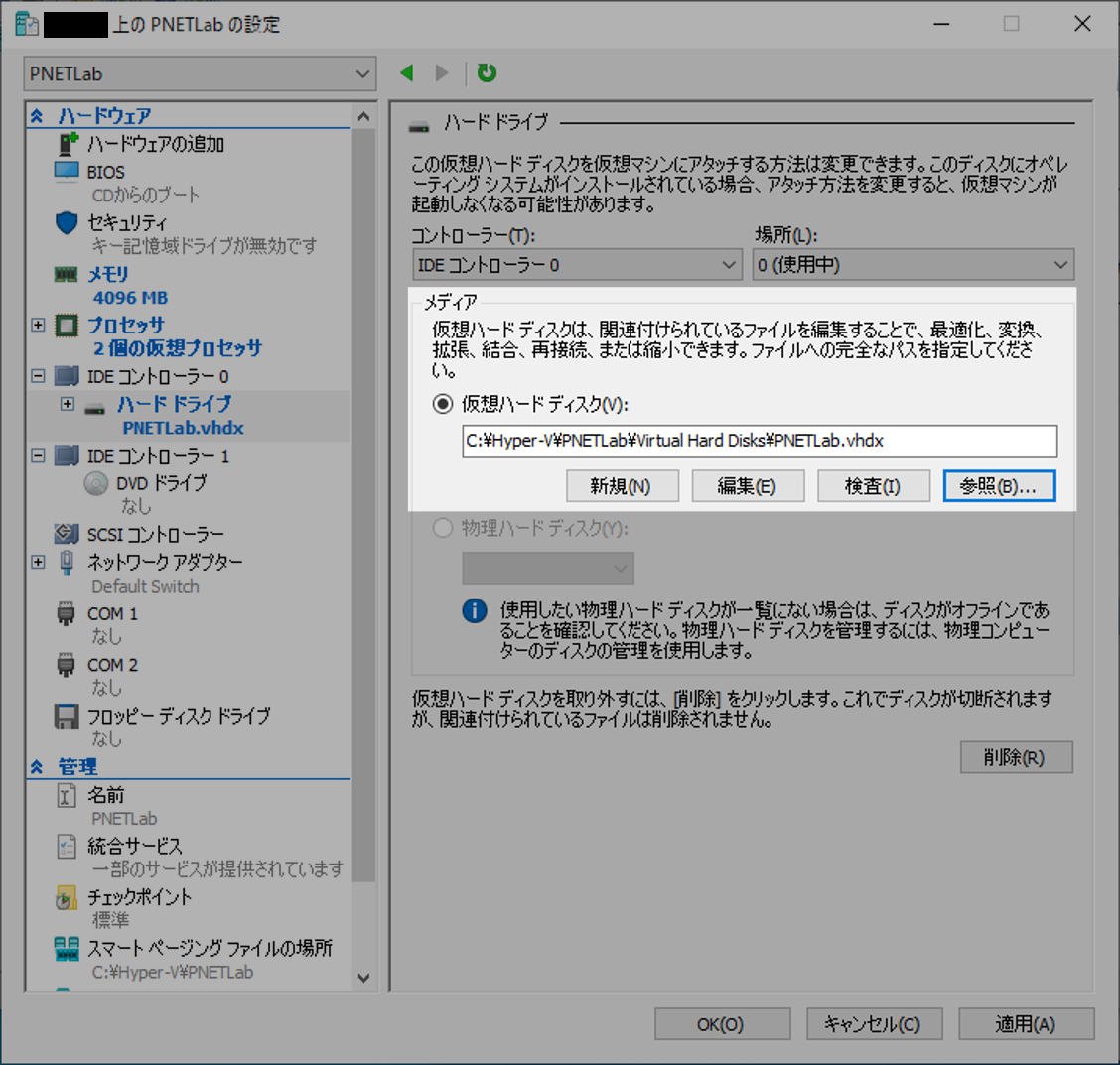

11. IDEコントローラー0の仮想ハードディスクに変換したvhdxファイルを指定（今回は【C:\Hyper-V\PNETLab\Virtual Hard Disks\PNETLab.vhdx】を指定）

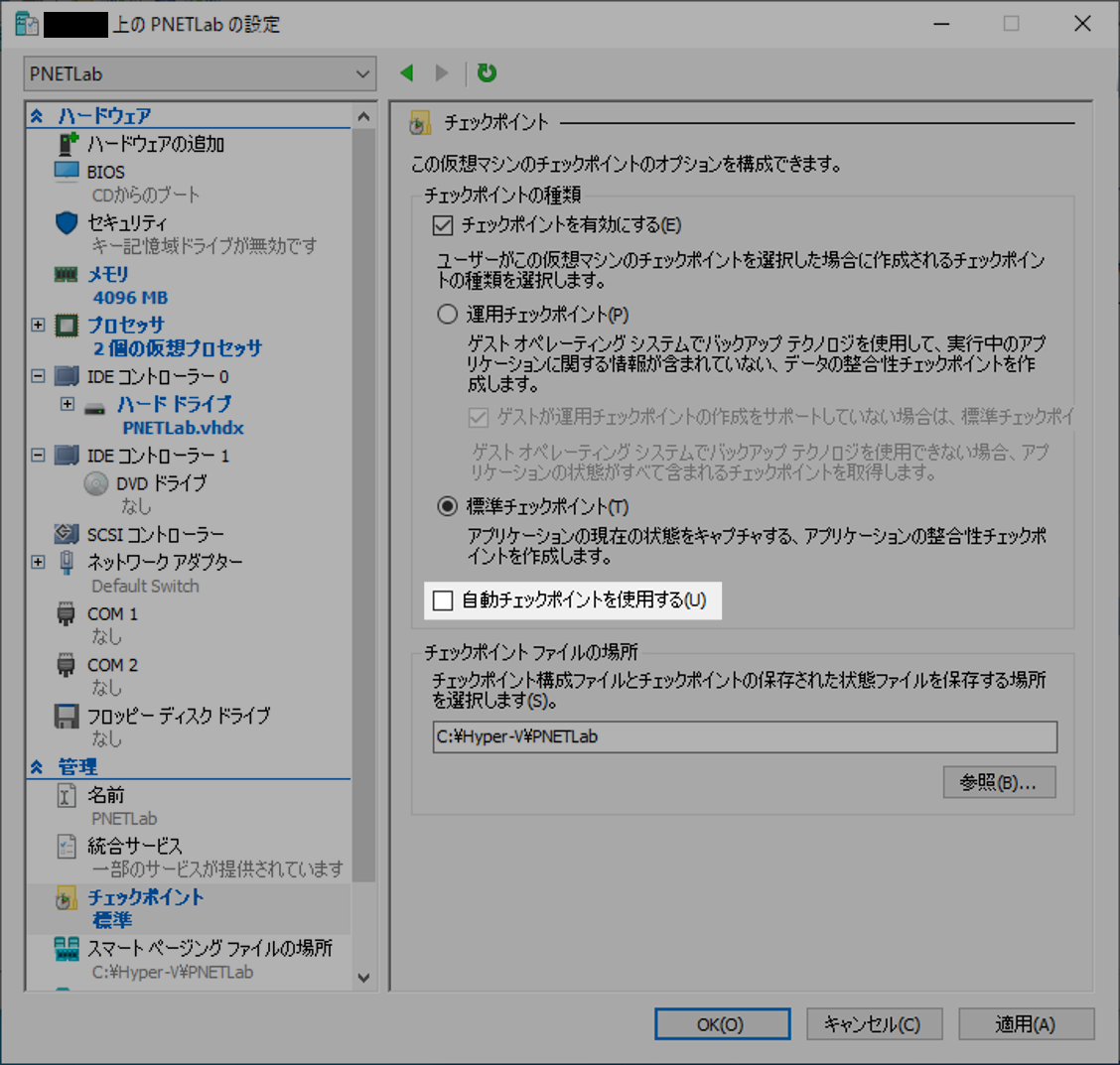

12. チェックポイント→自動チェックポイントを使用するの【チェックを解除】
    ※ある時点のスナップショットを自動で取って、いつでもその時点に戻せる機能ですが、サイズが肥大化していくため無効化しています。

PNETLabの動作確認

1. Hyper-VマネージャーでPNETLabを起動する
2. WARNING: neither Intel VT-x or AMD-V foundの警告が出るので、 仮想マシンをOFFに→管理者権限でPowerShellを開いて以下を実行する
   （PNETLabは仮想マシン名称のため、環境に合わせて適宜読み替えてください）
   Set-VMProcessor -VMName "PNETLab" -ExposeVirtualizationExtensions $True
3. 再度PNETLabを起動させる

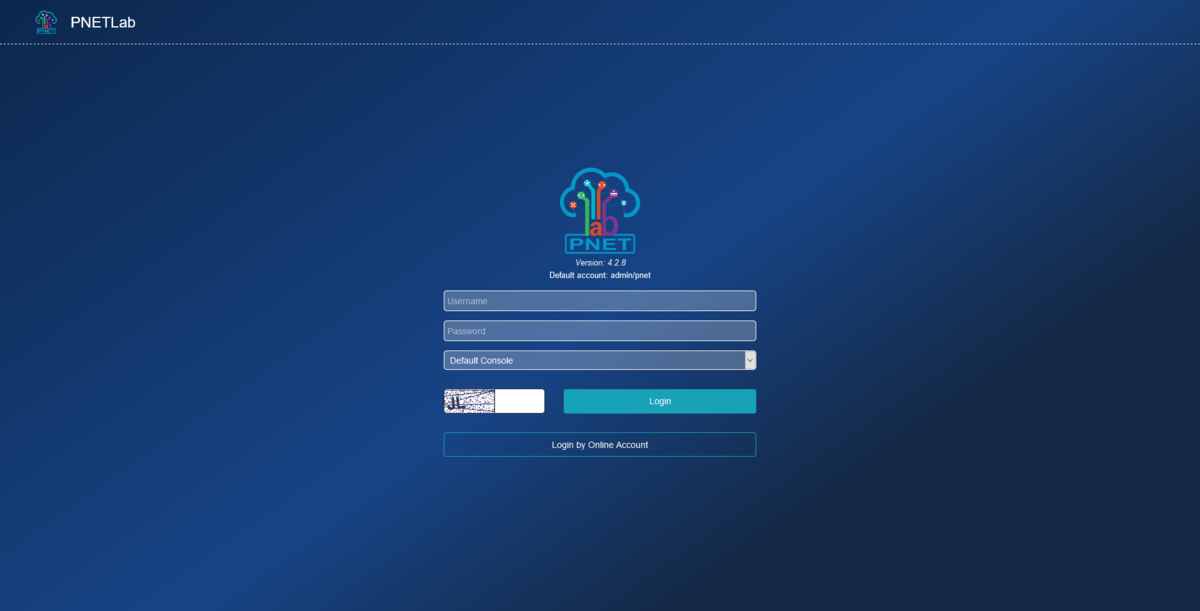

4. 表示されたIPアドレスにブラウザでアクセスし、admin/pnetでログインできることを確認する
